| МОК: | negotiate |
| цена: | negotiate |
| Стандартная упаковка: | cardboard |
| Срок доставки: | 16 |
| Метод оплаты: | L/C TT D/P |
| Пропускная способность: | 10000pcs |
Модель No.:TXW700028N0
Особенности
| Положение | Спецификация |
| Размер ЖК | 70,0 дюйма (диагональ) |
| Элемент драйвера | a-Si TFT активная матрица |
| Резолюция |
1024*3RGB ((H) X600 ((V) |
| Режим отображения | Обычно белый, передающий. |
| Пунктная высота |
0.1506*0.1432 мм |
| Активная зона |
154.21 ((H) * 85.92 ((V) мм |
| Размер модуля |
1640,9*100*3,5 мм |
| Обработка поверхности | Антиотражатель |
| Цветовая композиция | RGB-полоска |
|
IC драйвера LCM |
HX8282A11 |
|
Ток подсветка |
200-280 мА |
|
Лумены градусов |
800cd/м2 |

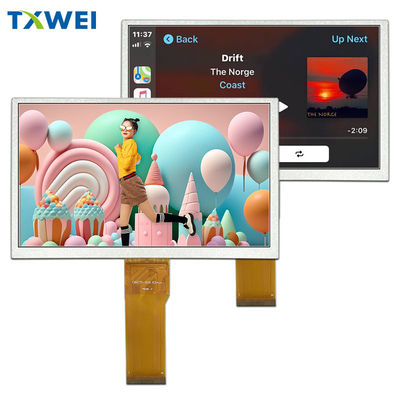

7" TFT 1024x600 точек Рисунок продукта
Описание функции модуля
| Пин No. | Символ | ЛКМОписание |
| 1 | LEDA | Силовое питание для анодного входа светодиодного подсветки. |
| 2 | LEDA | Силовое питание для анодного входа светодиодного подсветки. |
| 3 | LEDK | Силовое питание для входного терминала катода под подсветкой. |
| 4 | LEDK | Силовое питание для входного терминала катода под подсветкой. |
| 5 | ГНД |
Силовое заземление |
| 6 | VCOM | Общее напряжение |
| 7 | DVDD |
Мощность цифровой схемы 3.3В |
| 8 | МОД |
Выбрать режим DE/SYNC. MODE=H:DE mode;MODE=L:SYNC mode |
| 9 | DE | Сигнал включения данных в режиме RGB I/F 1 |
| 10 | VS | Вертикальная синхронизация сигнала в RGB I/F |
| 11 | HS | Горизонтальная синхронизация. Сигнал в RGB I/F |
| 12 ~ 19 | B7 ~ B0 | 8-битная шина данных показывает синие данные |
| 20 ~ 27 | G7 ~ G0 | 8-битная шина данных отображает зеленые данные |
| 28 ~ 35 | R7 ~ R0 | 8-битовая шина данных отображает красные данные. |
| 36 | ГНД | Силовое заземление |
| 37 | DCLK | Сигнал пиксельного часа в RGB I/F |
| 38 | ГНД | Силовое заземление |
| 39 | L/R |
Выбор слева / справа |
| 40 | У/Д |
Выбор вверх/вниз |
| 41 | ВГГ | Врата на напряжение |
| 42 | VGL | Врата от напряжения |
| 43 | AVDD | Мощность для аналоговой схемы |
| 44 | Перезагрузка |
Глобальная резервировка |
| 45 | NC |
Никакой связи. |
| 46 | VCOM | Общее напряжение |
| 47 | DITHB |
Дитерная функция. Дитерная функция. DITHER = H:Включить внутреннюю дитерную функцию; |
| 48 | ГНД | Силовое заземление |
| 49 | NC |
Никакой связи. |
| 50 | NC |
Никакой связи. |
А.бсолютМаксимумRУдачи
| Характеристики | Символ | Минуточку. | Макс. Макс. | Единица |
| Операционная температура LCM | TОПР | - 20 | +70 | °C |
| Температура хранения LCM | TСТГ | -30 | +80 | °C |
| Влажность | RH | 10 | 90 | % |
ТФТ DCВХарактеристики
| Характеристики | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | Примечание |
| Коэффициент TFT OperationFrame | Гц | - Я... | 60 | - Я... | Гц | |
| Напряжение питания для ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| Врата TFT на напряжении | ВГГ | 17 | 18 | 19 | V | Примечание 2 |
| Врата TFT OFF напряжение | VGL | - Шесть.5 | -6 | - Пять.5 | V | Примечание 2 |
|
TFT общее напряжение |
Vcom | 3.0 | 3.15 | 3.3 | V | Примечание 1 |
| AVDD | ДВД | 8.9 | 9.0 | 9.1 | V | Примечание 3 |
Примечание 1: значение VCOM должно быть скорректировано в зависимости от различных условий для оптимизации значения Flicker.
Примечание 2: VGH и VGL - это рабочие напряжения TFT-ворота.
Примечание 3: регулируйте контраст, увеличьте и темните цвет, а затем уменьшите и просветите.
Характеристики блока подсветка
Система подсветки - это краевой тип освещения с 30 белыми светодиодами.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 8.8 | - Я... | 10 | V | - |
| Поток вперед | Я...F | - Я... | 200 | - Я... | mA | - |
| Светимость ((с LCD + CTP) | Лв. | - Я... | 650 | - Я... | cd/m2 | - |
| Время службы светодиодов | Никаких | - Я... | 30,000 | - Я... | Ч. | Примечание 1 |
Примечание:
Время службы LED определяется как уменьшение яркости модуля до 50% от первоначальной яркости при IЛ=20mA/LED. Время службы светодиода может быть уменьшено, если использоватьЛбольше 25mA/LED
Предмет испытания надежности
| Нет, нет, нет. | Испытательный пункт | Условия испытания | Примечания |
| 1 | Высокая температура | +80°C / 96H |
1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
|
| 2 | Низкотемпературное хранение | -30°C / 96H | |
| 3 | Высокая скорость. | +70°C / 96H | |
| 4 | Низкий темп. | -20°C / 96H | |
| 5 | Хранение при высокой температуре/влажности | 60°C x 90%RH /96H | |
| 6 | Тепловой и холодный шок | Статическое состояние, -20°C ((30 мин) ~70°C (30 мин),50 циклов |
7" TFT 1024x600 точек Изображение продукта
