| МОК: | Переговариваться |
| цена: | negotiate |
| Стандартная упаковка: | Картон |
| Срок доставки: | 16 дней |
| Пропускная способность: | 10000 штук |

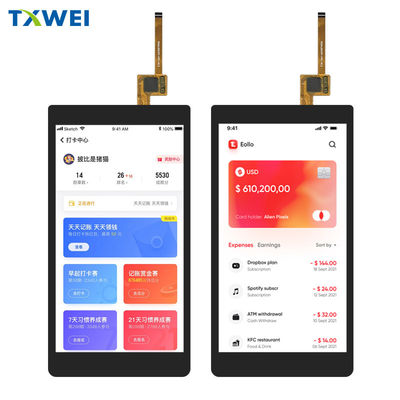

TFT LCD Touch 5.5" Inch HD 720x1280 Портрет IPS Полный угол просмотра TFT с интерфейсом MIPI с модулем CTP LCD
5.5 дюймовый TFT дисплей Производитель, портретный тип 5.5 дюймовый PCAP TFT дисплей Введение
Особенности
Информация о продукте
| Продукт: | 5.5 дюймовый TFT LCD дисплей |
| Решение: | 720х1280 точек |
| Интерфейс: | MIPI |
| Направление просмотра: | IPS Все углы обзора ((85/85/85/85) |
| Прикосновение к экрану | PCAP |
| Структура PCAP: | G+FF |
| Контроллер CTP: |
GT911 |
| Контроллер LCD: | ST7703 |
| Размер стекла крышки: | Настраиваемый |
| Подключение: | ZIF FPC |
| Номер пин-кода: | 25 штифтов |
| Светимость поверхности: | 350 Cd/m2 ((нитов) |
| Продолжительность жизни светодиода: | 30000 часов |
| Соответствие: | Соответствует требованиям CE & FCC & RoHS |
5.5 дюймовый TFT дисплей Производитель, портретный тип 5.5 дюймовый PCAP TFT дисплей чертеж
А.бсолютМаксимумRУдачи
| Характеристики | Символ | Минуточку. | Макс. Макс. | Единица |
| Операционная температура LCM | TОПР | - 20 | +60 | °C |
| Температура хранения LCM | TСТГ | -30 | +70 | °C |
| ТП Рабочая температура и влажность ((20% ~ 90%RH) | TОПР | - 20 | +60 | °C |
| TP SSхранилищная температура и влажность ((20% ~ 90%RH) | TСТГ | -30 | +70 | °C |
| Влажность | RH | - | 90 | % |
Характеристики блока подсветка
Система подсветки является краевым типом освещения с белыми 14 светодиодами.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 19.6 | - Я... | 22.4 | V | - Я... |
| Поток вперед | Я...F | - Я... | 40 | - Я... | mA | - Я... |
| Светимость ((с LCD + CTP) | Лв. | - Я... | ТБД | - Я... | cd/m2 | - Я... |
| Время службы светодиодов | Никаких | - Я... | 30,000 | - Я... | Ч. | Примечание 1 |
Описание функции модуля
| Пин No. | Символ | ЛКМ Функциональные |
| 1-2 | СветодиодныеА. | Силовое питание для анодного входного терминала подсвечивания. |
| 3-4 | СветодиодныеК | Силовое питание для входного терминала катода под подсветкой. |
| 5 | ГНД | Силовое заземление |
| 6 | ОВВСК1.8В | Вводный/выводный и интерфейсный источники питания (IOVCC):1.65V до 2,0V |
| 7 | VCI2.8В | Аналоговый источник питания (VCI):2от 5 до 3,3 В |
| 8 | Перезагрузка | Перезагрузить входный терминал сигнала. |
| 9 | ТЭ | Вставьте импульс головы для разрыва. |
| 10 | LCD-ID | Идентификация считывает ПИН для идентификационной схемы. |
| 11 | ГНД | Силовое заземление |
| 12 | CLKP | Дифференциальный сигнал высокоскоростного интерфейса/выпускштифты |
| 13 | CLKN | Дифференциальный сигнал высокоскоростного интерфейса/выпускштифты |
| 14 | ГНД | Силовое заземление |
| 15 | D0P | Дифференциальные сигналы высокоскоростного интерфейса |
| 16 | D0Н | Дифференциальные сигналы высокоскоростного интерфейса |
| 17 | ГНД | Силовое заземление |
| 18 | D1П | Дифференциальные сигналы высокоскоростного интерфейса |
| 19 | D1N | Дифференциальные сигналы высокоскоростного интерфейса |
| 20 | ГНД | Силовое заземление |
| 21 | D2П | Дифференциальные сигналы высокоскоростного интерфейса |
| 22 | D2N | Дифференциальные сигналы высокоскоростного интерфейса |
| 23 | ГНД | Силовое заземление |
| 24 | D3P | Дифференциальные сигналы высокоскоростного интерфейса |
| 25 | D3N | Дифференциальные сигналы высокоскоростного интерфейса |
| Пин No. | Символ | ТПФункциональные |
| 1 | CTP_VCC 3.3V | Сенсорная панель Pоверпоставки20,8 ~ 3,3 В |
| 2 | CTP_RST1.8V | Перезагрузка сенсорной панели |
| 3 | CTP_SCL1.8V | Часы I2C с сенсорной панелью |
| 4 | CTP_SDA1.8V | Данные I2C на сенсорной панели |
| 5 | CTP_INT1.8V | Выход прерывания на сенсорной панели |
| 6 | ГНД | ПОвер Грунт |
RИспытательный пункт надежности
| Нет, нет, нет. | Испытательный пункт | Условия испытания | Примечания |
| 1 | Высокая температура | +70°C / 96H |
1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов не допускаются. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
|
| 2 | Низкотемпературное хранение | -30°C / 96H | |
| 3 | Высокая скорость. | +60°C / 96H | |
| 4 | Низкий темп. | -20°C / 96H | |
| 5 | Хранение при высокой температуре/влажности | 50°C x 90%RH /96H | |
| 6 | Тепловой и холодный шок | Статическое состояние, -20°C ((30 мин) ~60°C (30 мин),10 циклов |
5.5 дюймовый TFT дисплей Производитель, портретный тип 5.5 дюймовый PCAP TFT дисплей
Ключевое слово поиска: tft 5.5, 5,5 дюймовый LCD, 5,5 дюймовый LCD, 5,5 дюймовый LCD, 5 дюймовый LCD55,5-дюймовый дисплей, 5,5-дюймовый дисплей, 5,5-дюймовый дисплей, 5,5-дюймовый дисплей.5, tft дисплей 5,5", 5,5 дюймовый tft экран, 5,5 дюймовый tft экран, 5,5 дюймовый tft экран, tft экран 5.5TFT экран 5,5 дюйма, TFT экран 5,5 дюйма, 5,5 дюйма TFT LCD, 5,5 дюйма TFT LCD, 5,5 дюйма TFT LCD, 5,5 дюйма TFT экран, 5,5 дюйма TFT LCD дисплей, 5,5 дюйма TFT LCD дисплей, 5,5 дюйма HD 5,5 дюйма LCD,ST7703ЖК-дисплей 720х1280.
