Многоприкосновный PCAP TFT 5,5 дюймовый дисплей MIPI Интерфейс 1080 * 1920 пикселей Гарантия низкой цены

продукты

Многоприкосновный PCAP TFT 5,5 дюймовый дисплей MIPI Интерфейс 1080 * 1920 пикселей Гарантия низкой цены

МОК:	Переговариваться
цена:	negotiate
Стандартная упаковка:	Картон
Срок доставки:	16 дней
Пропускная способность:	10000 штук

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Шэньчжэнь, Гуандун

Фирменное наименование

TXWEI

Сертификация

ISO9001 IS014001 IATF16949

Номер модели

TXW550040N0-CTP

Выделить:

HX8399C IPS TFT ЖК-дисплей

Дисплей IPS TFT LCD интерфейса MIPI

5.5 дюймовый ЖК-дисплейный модуль

Описание продукта

5.5 дюймовый PCAP TFT MIPI интерфейс

TFT (Thin Film Transistor) - технология жидкокристаллического дисплея, обладающая характеристиками быстрой скорости отклика и высокой цветовой воспроизводимости.,обеспечивая почти 180-градусный панорамный дисплей, который может поддерживать цветовую консистенцию и точность под любым углом.GT911 представляет собой высокопроизводительный емкостный чип управления сенсорным экраном, который поддерживает многоприкосновение и обеспечивает пользователям плавный интерактивный опыт.Сочетая точность касания и скорость отклика с чипом GT911, 5,5-дюймовый TFT дисплей IPS панорамный ЖК-дисплей может достичь высокой точности работы с касанием и быстрого ответа.Тяньсяньвэй - эксперт по ИПС-продуктам., предоставляя клиентам более 500 типов IPS-продуктов, применяемых в различных отраслях промышленности.

Экран TXW550040N0-CTP имеет разрешение высокой четкости 1080 * 1920, что обеспечивает четкость изображений и богатство деталей.обеспечивает хорошую видимость даже при сильном освещении. Tianxianwei TXW550040N0-CTP может достичь различных уровней яркости в соответствии с потребностями клиента.

Экран дисплея TXW550040N0-CTP широко используется в наружных портативных PDA, фотооборудовании, приборах, пультах дистанционного управления беспилотных летательных аппаратов и других областях.Его высокое разрешение и многоприкосновение обеспечивают пользователям богатый интерактивный опыт и удобные методы работы.

Особенности

Положение	Спецификация	Единица
Размер экрана	5.5	дюйм
Количество пикселей	1080*3RGB ((H) X1920 ((V)	Пиксели
Область отображения	68.04 ((H) * 120.96 ((V)	мм
Пиксельный пич	0.021 ((H) *0.063 ((V)	мм
Размер контуры	75.8 ((W) ×139.9 ((H) ×3.49 ((T)	мм
Расположение пикселей	Вертикальная полоса RGB	- Я не знаю.
Режим отображения	Обычно черный.	- Я не знаю.
Направление обзора (око)	Все	- Я не знаю.
Отображение цвета	262K	- Я не знаю.
Просветительность ((cd/m2)	1100	грызуны
Соотношение контраста	800:1	- Я не знаю.
Интерфейс	MIPI
Заднее освещение	Тип светодиодного бокового света	- Я не знаю.
IC LCM	HX8399C
IC CTP	GT911
Операционная температура	-20 ~ 60	°C
Температура хранения	-30 ~ 70	°C

Очертание контуры

Многоприкосновный PCAP TFT 5,5 дюймовый дисплей MIPI Интерфейс 1080 * 1920 пикселей Гарантия низкой цены 0

Многоприкосновный PCAP TFT 5,5 дюймовый дисплей MIPI Интерфейс 1080 * 1920 пикселей Гарантия низкой цены 1

Описание функции модуля

Пин No	Символ	Описание
1	ГНД	Силовое заземление
2	ГНД	Силовое заземление
3	CTP_RST	Перезагрузка сенсорной панели
4	Перезагрузка	Перезагрузить входный терминал сигнала.
5	CTP_INT	Выход прерывания на сенсорной панели
6	ТЭ	Сигнал эффекта разрыва используется для синхронизации MCU с каркасной памятью
7	CTP_SDA	Данные I2C на сенсорной панели
8	LCD_ID	Не подключен
9	CTP_SCL	Часы I2C с сенсорной панелью
10	ГНД	Силовое заземление
11	CTP_VCC	Сенсорная панель Источник питания 2.8 ~ 3.3В
12	D0N	Дифференциальные сигналы высокоскоростного интерфейса
13	ГНД	Силовое заземление
14	D0P	Дифференциальные сигналы высокоскоростного интерфейса
15	LEDA	Силовое питание для анодного входного терминала подсвечивания.
16	ГНД	Силовое заземление
17	LEDA	Силовое питание для анодного входного терминала подсвечивания.
18	D1N	Дифференциальные сигналы высокоскоростного интерфейса
19	ГНД	Силовое заземление
20	D1P	Дифференциальные сигналы высокоскоростного интерфейса
21	LEDK	Силовое питание для входного терминала катода под подсветкой.
22	ГНД	Силовое заземление
23	LEDK	Силовое питание для входного терминала катода под подсветкой.
24	CLKN	Дифференциальные сигналы высокоскоростного интерфейса
25	LEDK	Силовое питание для входного терминала катода под подсветкой.
26	CLKP	Дифференциальные сигналы высокоскоростного интерфейса
27	ГНД	Силовое заземление
28	ГНД	Силовое заземление
29	PWM	Этот шприц соединяется с внешним светодиодным драйвером.
30	D2N	Дифференциальные сигналы высокоскоростного интерфейса
31	IOVCC 1,8 В	Силовое питание для ввода/вывода
32	D2P	Дифференциальные сигналы высокоскоростного интерфейса
33	ГНД	Силовое заземление
34	ГНД	Силовое заземление
35	ВСП	Внешнее входное напряжение ((4,8V ~ 6V)
36	D3N	Дифференциальные сигналы высокоскоростного интерфейса
37	VSN	Внешнее входное напряжение ((-4,8V ~-6V)
38	D3P	Дифференциальные сигналы высокоскоростного интерфейса
39	ГНД	Силовое заземление
40	ГНД	Силовое заземление

А.бсолютМаксимумRУдачи

Характеристики	Символ	Минуточку.	Макс. Макс.	Единица
Операционная температура LCM	T_ОПР	- 20	+60	°C
Температура хранения LCM	T_СТГ	-30	+70	°C
ТП Рабочая температура и влажность ((20% ~ 90%RH)	T_ОПР	- 20	+60	°C
TP SSхранилищная температура и влажность ((20% ~ 90%RH)	T_СТГ	-30	+70	°C
Влажность	RH	-	90	%

ТФТ DCВХарактеристики

Характеристики	Символ	Минуточку.	Тип.	Макс. Макс.	Единица	Примечание
Напряжение питания для ввода/вывода	VDDIO	1.65	1.8	3.3	V
Внешнее входное напряжение для ((DC/DC)	ВСП	4.8	- Я...	6.0	V
Внешнее входное напряжение для ((DC/DC)	VSN	- Шесть.0	- Я...	- Четыре.8	V

Характеристики блока подсветка

Система подсветки является краевым освещением с 15 белыми светодиодами.

Характеристики	Символ	Минуточку.	Тип	Макс. Макс.	Единица	Примечания
Напряжение вперед	V_F	28	- Я...	32	V	-
Поток вперед	Я..._F	- Я...	60	-	mA	-
Светимость ((с LCD + CTP)	Лв.	- Я...	1200	- Я...	cd/m²	-
Время службы светодиодов	Никаких	- Я не знаю.	30,000	- Я...	Ч.	Примечание 1

Примечание:

Время службы LED определяется как уменьшение яркости модуля до 50% от первоначальной яркости при I_Л=20mA/LED. Время службы светодиода может быть уменьшено, если использовать_Лпревышает 25mA/LED.

RИспытательный пункт надежности

Нет, нет, нет.	Испытательный пункт	Условия испытания	Примечания
1	Высокая температура	+70°C / 96H	1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов не допускаются. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
2	Низкотемпературное хранение	-30°C / 96H
3	Высокая скорость.	+60°C / 96H
4	Низкий темп.	-20°C / 96H
5	Хранение при высокой температуре/влажности	50°C x 90%RH /96H
6	Тепловой и холодный шок	Статическое состояние, -20°C ((30 мин) ~60°C (30 мин),10 циклов

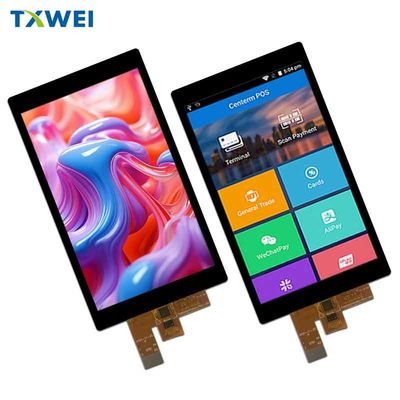

Изображение продукта

Многоприкосновный PCAP TFT 5,5 дюймовый дисплей MIPI Интерфейс 1080 * 1920 пикселей Гарантия низкой цены 4
