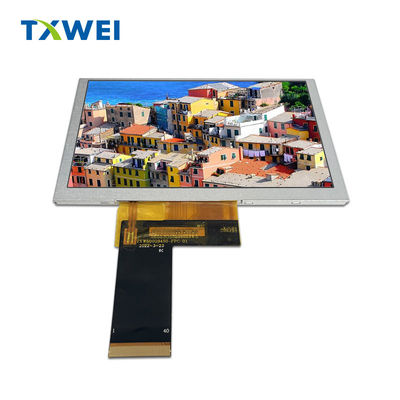

5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль

продукты

5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль

МОК:	Переговариваться
цена:	negotiate
Стандартная упаковка:	Картон
Срок доставки:	16 дней
Пропускная способность:	10000 штук

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Шэньчжэнь, Гуандун

Фирменное наименование

TXWEI

Сертификация

CE FCC IS014001 IATF16949

Номер модели

TXW500094S6

Выделить:

TFT LCD дисплей

Описание продукта

ПВведение

Наружный подсвет 5 дюймов 800*480 RGB 24 BIT интерфейс tft 5 дюймовый LCD индивидуальный сенсорный экран tft LCD дисплей

5-дюймовый IPS TFT LCD - это цветный экран 262K с диагональю 5 дюймов и разрешением 800 * 480 точечной матрицы.обеспечение сверхшироких углов обзора, чтобы пользователи получали последовательный визуальный опыт с разных угловЭтот дисплей поддерживает одноточечную RTP и многоточечную CTP-технологию, обеспечивающую интуитивное взаимодействие между человеком и компьютером.

5-дюймовый IPS TFT LCD - это дисплей высокой четкости с интерфейсом RGB. Его рабочее логическое напряжение составляет 16,8 В, с встроенным управляющим IC ST7262 и рабочей температурой -30 + 85 С.

5-дюймовый IPS TFT LCD дисплей широко используется в наружном высокояркостном оборудовании дисплей, электромобильной приборной панели, мотоциклетной приборной панели дисплей, морозильного мониторинга оборудования дисплей, и т.д..Благодаря своим превосходным характеристикам и широкому спектру сценариев применения, он стал незаменимой частью потребительской электроники.удовлетворять потребности пользователей в отображении изображений, и поддерживать индивидуальные услуги для удовлетворения конкретных требований приложений.

Особенности
Размер: 15 см.
Решение:800*480пиксели
Режим отображения: IPS
Управляющий блок:ST7262
Яркость: 1500cd/m2
Типы интерфейсов: RGB
Рабочая температура: от -30 до 85 °C
Температура хранения:- Три.от 0 до 85 °C
Тип подсветки: светодиодный подсвет, яркость и количество варьируются в зависимости от модели

КонспектРисунок

5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль 0

5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль 1

Описание функции модуля

Пин No.	Символ	Описание
1	LEDK	Силовое питание- для катода заднего освещения
2	LEDA	Силовое питание + для андода подсветка
3	ГНД	ГНД
4	VDD	ПРЕДЛОЖЕНИЕ СВЕТОМ
5 ~ 12	R0~R7	8-битовая шина данных отображает красные данные.
13 ~ 20	G0~G7	8-битная шина данных отображает зеленые данные
21 ~ 28	B0~B7	8-битная шина данных показывает синие данные
29	ГНД	ГНД
30	DCLK	Сигнал пиксельного часа в RGB I/F
31	DISP	DISP=0:режим ожидания (по умолчанию),DISP=1:нормальный режим отображения
32	HSYNC	Горизонтальная синхронизация. Сигнал в RGB I/F
33	VSYNC	Вертикальная синхронизация сигнала в RGB I/F
34	DE	Сигнал включения данных в режиме RGB I/F 1
35	NC	NC
36	ГНД	ГНД
37	XR(NC)	NC
38	YD ((NC)	NC
39	XL ((NC)	NC
40	ЮЮ ((NC)	NC

Характеристики блока подсветка

Система подсветки является краевым типом освещения с 18 белыми светодиодами.

Характеристики	Символ	Минуточку.	Тип	Макс. Макс.	Единица	Примечания
Напряжение вперед	V_F	16.5	- Я...	17.4	V	- Я...
Поток вперед	Я..._F	- Я...	120	- Я...	mA	- Я...
Светимость (с ЖК-дисплеем)	Лв.	- Я...	1500	- Я...	cd/m²	- Я...
Время службы светодиодов	Никаких	- Я...	20,000	- Я...	Ч.	Примечание 1

Примечание:

Время службы LED определяется как уменьшение яркости модуля до 50% от первоначальной яркости при I_Л=20mA/LED. Время службы светодиода может быть уменьшено, если использовать_Лпревышает 25mA/LED.

Оптическая спецификация

5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль 2

Предмет испытания надежности

Нет, нет, нет.	Испытательный пункт	Условия испытания	Примечания
1	Высокая температура	+85°C / 240H	1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
2	Низкотемпературное хранение	-30°C / 240H
3	Высокая скорость.	+85°C / 240H
4	Низкий темп.	-30°C / 240H
5	Хранение при высокой температуре/влажности	60+5°C x 90%RH / 240H
6	Тепловой и холодный шок	Статическое состояние, -30°C ((30 мин) ~85°C (30 мин),50 циклов

ПродуктИзображение

Производственные мощности и сертификаты
