| МОК: | negotiate |
| цена: | negotiate |
| Стандартная упаковка: | cardboard |
| Срок доставки: | 16 |
| Метод оплаты: | L/C TT D/P |
| Пропускная способность: | 10000pcs |
8.8 дюймовый барный тип TFT дисплей 480x1920 пикселей Интерфейс MIPI Введение продукта
Быстрый обзор продукта
Размер: 8,8 дюйма
Разрешение: 480x1920 точек
Направление обзора: IPS
Интерфейс MIPI
¢ IC драйвера:OTA7290B
Контрольный совет: Нет
Яркость ((cd/m2): 500
¢Татч-панель: без тач-панели, CTP необязательно
Информация о продукте
| Ключевые слова: | Тип штанги TFT 8,8 дюйма |
| Решение: | 480х1920 |
| Интерфейс: | MIPI |
| Направление просмотра: | IPS Все углы зрения |
| Напряжение привода: | 15 В |
| Светимость поверхности: | 500 Cd/m2 (ниты) |
| Прикосновение к экрану | Нет, нет. |
| Контрастный коэффициент: | 1000:01:00 |
| Рабочая температура: | от 20°C до +70°C |
| Температура хранения: | От 30°C до +80°C |
| Подключение: | Тип соединителя |
| Пины: | 40 ПИНС |
| Продолжительность жизни светодиода: | 30000 часов |
| Соответствие: | Соответствует требованиям CE&FCC& RoHS |

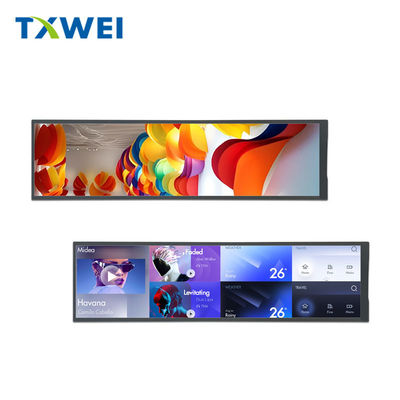

8.8 дюймовый TFT-дисплей с полосовым типом 480x1920 пикселейРисунок
Описание функции модуля
|
Пин No. |
Символ |
ЛКМФункциональные |
|
1 |
ГНД |
ПОвер Грунт |
|
2 |
NC |
NC |
|
3~4 |
СветодиодныеА. |
Силовое питание для анодного входного терминала подсвечивания. |
|
5 |
NC |
NC |
|
6 ~ 7 |
СветодиодныеК |
Силовое питание для входного терминала катода под подсветкой. |
|
8 |
NC |
NC |
|
9 |
ГНД |
ПОвер Грунт |
|
10 |
NC |
NC |
|
11 |
AVDD |
Электрическое питание для аналоговых схем |
|
12 |
NC |
NC |
|
13 |
ВГГ |
Силовое питание для положительной мощности для TFT |
|
14 |
NC |
NC |
|
15 |
VGL |
Силовое питание для отрицательной мощности для TFT |
|
16 |
NC |
NC |
|
17 |
ГНД |
ПОвер Грунт |
|
18 |
VCOM |
Силовое питание для общего напряжения. |
|
19 ~ 20 |
ГНД |
ПОвер Грунт |
|
21 |
Перезагрузка |
Настройка любого пин низкий инициирует LSI |
|
22 |
ВКИ |
питание для цепи постоянного тока/ постоянного тока(2.7- Три.6V) |
|
23 |
STBYB |
Режим ожидания
|
|
24 |
TP_SYNC |
Сигнал синхронизации для сенсорной панели
|
|
25 |
ГНД |
ПОвер Грунт |
|
26 |
D0P |
MIPI-DSI Дифференциальные сигналы данных |
|
27 |
D0Н |
MIPI-DSI Дифференциальные сигналы данных |
|
28 |
ГНД |
ПОвер Грунт |
|
29 |
D1П |
MIPI-DSI Дифференциальные сигналы данных |
|
30 |
D1N |
MIPI-DSI Дифференциальные сигналы данных |
|
31 |
ГНД |
ПОвер Грунт |
|
32 |
CLKП |
Дифференциальные сигналы MIPI-DSI CLOCK |
|
33 |
CLKN |
Дифференциальные сигналы MIPI-DSI CLOCK |
|
34 |
ГНД |
ПОвер Грунт |
|
35 |
D2П |
MIPI-DSI Дифференциальные сигналы данных |
|
36 |
D2N |
MIPI-DSI Дифференциальные сигналы данных |
|
37 |
ГНД |
ПОвер Грунт |
|
38 |
D3P |
MIPI-DSI Дифференциальные сигналы данных |
|
39 |
D3N |
MIPI-DSI Дифференциальные сигналы данных |
|
40 |
ГНД |
ПОвер Грунт |
А.бсолют Максимум RУдачи
|
Характеристики |
Символ |
Минуточку. |
Макс. Макс. |
Единица |
|
Операционная температура LCM |
TОПР |
-20 |
+70 |
°C |
|
Температура хранения LCM |
TСТГ |
-30 |
+80 |
°C |
|
Влажность |
RH |
- Я... |
90 |
% |
ТФТDCВХарактеристики
| Характеристики | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | Примечание |
| Коэффициент TFT OperationFrame | Гц | - Я... | 60 | - Я... | Гц | - Я... |
| Напряжение питания для ((DC/DC) | VDD | 2.7 | 2.8 | 3.6 | V | - Я... |
| Врата TFT на напряжении | ВГГ | - Я... | 18 | - Я... | V | - Я... |
| Врата TFT OFF напряжение | VGL | - Я... | - 10 | - Я... | V | - Я... |
| TFT общее напряжение | Vcom | 4.5 | 4.88 | 5.2 | V | - Я... |
| AVDD | ДВД | - Я... | 9.6 | - Я... | V | - Я... |
Характеристики блока подсветка
Система подсветки является типом краевого освещения с 10 белыми светодиодами.
приведены в следующих таблицах.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 14 | - Я... | 17 | V | - Я... |
| Поток вперед | Я...F | - Я... | 160 | - Я... | mA | - Я... |
| Светимость (с ЖК-дисплеем) | Лв. | - Я... | 550 | - Я... | cd/m2 | - Я... |
| Время службы светодиодов | Никаких | - Я... | 20,000 | - Я... | Ч. | Примечание 1 |
Примечание:
8.8 дюймовый TFT-дисплей с полосовым типом 480x1920 пикселейИзображение
Ключевое слово поиска: tft 8,8", 8,8 tft lcd, 8,8 "tft lcd, 8,8 дюйма tft lcd, tft lcd 8.8, 8,8 дюйма tft дисплей, 8,8 дюйма tft дисплей, 8,8 дюйма tft дисплей, 8,8 дюйма tft дисплей, 8,8 дюйма tft дисплей, 8,8 дюйма tft lcd дисплей, штрих тип TFT 8,8 дюйма, штрих тип TFT 8,8", 8,8 дюйма штрих тип TFT, 8.Дисплей 8 дюймового штрихового типа. растянутый штрих типа TFT 8,8 "8,8 дюйма растянутый штрих типа TFT, 8,8 "растянутый штрих тип дисплея.
