| МОК: | negotiate |
| цена: | negotiate |
| Стандартная упаковка: | cardboard |
| Срок доставки: | 16 |
| Метод оплаты: | L/C TT D/P |
| Пропускная способность: | 10000pcs |
Что касается этого предметаTXW700097B0
7-дюймовый IPS TFT LCD дисплей с разрешением280*1424пикселей, оборудованныхRGB 24 битИнтерфейс - это модуль дисплея, разработанный специально для приложений, требующих высокого разрешения и широкоугольного дисплея.
Этот 7-дюймовый IPS TFT LCD дисплей является идеальным выбором для приложений, которые требуют высококачественного дисплея и взаимодействия с пользователем из-за его высокого разрешения, высокой яркости,и характеристики широкого угла обзора.
Особенности
| Положение | Содержание | Единица |
| ЖК | ||
| Размер ЖК | 7 ¢ | дюйм |
| Тип панели | IPS | - Я... |
| Режим отображения | Обычный черный | - Я... |
| Количество цветов | 16.7M | - Я... |
| Направление обзора | Все.Один час. | - Я... |
| Подсветка | Белый светодиод x16in Parallel/ Серия | - Я... |
| NTSC | 70% | - Я... |
| Соотношение контраста | 550 | - Я... |
| Интерфейс |
RGB 24 бит |
- Я... |
| Управляющий модуль |
NV3052C |
- Я... |
| Размер оперативной памяти драйвера IC | Меньше оперативной памяти | немного |
|
Расположение пикселей |
RGB полоса |
cd/m2 |
| Размер контуры |
38.2 ((W) ×181.47 ((H) ×3.5 ((T) |
мм |
| Активная площадь (W × H) |
33.6 ((H) х 170.88 ((V) |
мм |
| Устройство пикселей | RGB-полоска | - Я... |
|
Напряжение заднего освещения |
11.2-12.8 |
v |
| Количество точек |
280*3RGB ((H) X1424 ((V) |
Пиксели |
| Пиксельный пич |
0.1432 ((H) X 0.1432 ((V) |
мм |
| Операционная температура | -30 ¢ +80 | °C |
| Температура хранения | -40 ¢ +85 |
°C |
Механический чертеж
Описание функции модуля
| Пин No. | Символ | ЛКМОписание |
| 1 | LEDA | Силовое питание- для катода подсветка |
| 2 | LEDK | Силовое питание + для андода подсветка |
| 3 | ВКC 3.3V | Силовое питание для ЖК-дисплея. |
| 4 ~ 5 | ГНД | Силовое заземление |
| 6 | DE | Сигнал включения данных в режиме RGB I/F 1 |
| 7 | VS | Вертикальная синхронизация сигнала в RGB I/F |
| 8 | HS | Горизонтальная синхронизация. Сигнал в RGB I/F |
| 9 | CLK | Сигнал точечного часа для работы RGB интерфейса. |
| 10~ 17 | B7 ~ B0 | 8-битная шина данных показывает синие данные |
| 18~ 25 | G7 ~ G0 | 8-битная шина данных отображает зеленые данные |
| 26~33 | R7 ~ R0 | 8-битовая шина данных отображает красные данные. |
| 34 | Перезагрузка | NC ((RC) схема) |
| 35 | CS | Сигнал отбора чипа. |
| 36 | SCL | Сигнал серийного часа. |
| 37 | SDA | Пин серийного ввода/вывода данных. |
| 38 | ГНД | Силовое заземление |
| 39 | ВКC 3.3V | Силовое питание для ЖК-дисплея. |
| 40 | ГНД | Силовое заземление |
CTPПИН-кодОписание:
| Пин No. | Символ | ВТПФункциональные |
| 1 | CTP_RST 2.8V | Перезагрузка сенсорной панели |
| 2 | CTP_INT 2.8V | Выход прерывания на сенсорной панели |
| 3 | ГНД | Силовое заземление |
| 4 | CTP_SDA 2.8V | Данные I2C на сенсорной панели |
| 5 | CTP_SCL 2.8V | Часы I2C с сенсорной панелью |
| 6 | CTP_VCC2.8V | Сенсорная панель Pоверпоставки20,8 ~ 3,3 В |
Предмет испытания надежности
| Нет, нет, нет. | Испытательный пункт | Условия испытания | Примечания |
| 1 | Высокая температура | +80°C / 96H |
1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
|
| 2 | Низкотемпературное хранение | -30°C / 96H | |
| 3 | Высокая скорость. | +70°C / 96H | |
| 4 | Низкий темп. | -20°C / 96H | |
| 5 | Хранение при высокой температуре/влажности | 50°C x 90%RH /96H | |
| 6 | Тепловой и холодный шок | Статическое состояние, -20°C ((30 мин) ~60°C (30 мин),50 циклов |

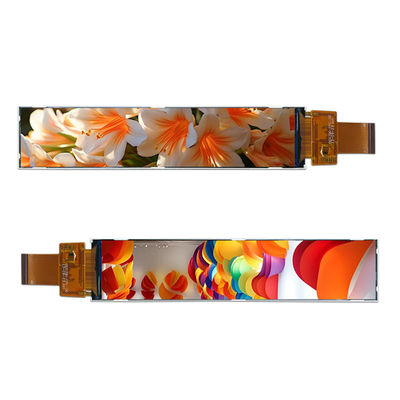

Изображение продукта
,,
Вкратце, 7-дюймовые полосы IPS TFT LCD дисплеи отТянь СяньвэйТехнологии имеют сильную конкурентоспособность на международном рынке, в основном из-за таких преимуществ, как ведущие производственные мощности и технологии, увеличение спроса на рынке, высокая концентрация промышленности,дифференциация продукции, повышение влияния международного бренда, конкурентоспособность цен и глобальная интеграция цепочки поставок.
