Малый круговой ЖК-дисплей 450nits Круглый ЖК-модуль MIPI Интерфейс 2,1 дюйма

продукты

Малый круговой ЖК-дисплей 450nits Круглый ЖК-модуль MIPI Интерфейс 2,1 дюйма

МОК:	negotiate
цена:	negotiate
Стандартная упаковка:	cardboard
Срок доставки:	16
Метод оплаты:	L/C TT D/P
Пропускная способность:	10000pcs

Подробная информация

Описание продукта

Подробная информация

Place of Origin

Guangdong,China

Фирменное наименование

TXWEI

Сертификация

CE ROHS FCC

Model Number

TXW210006B0

Количество пикселей:

480*480

Механический контурSize ((W*H*T):

56.18*59.71*2.2

IC/LCM Дирижер IC:

ST7701S

ТАНГАЖ ПИКСЕЛА (W*H):

0.111*0.111

Интерфейс LCM:

Интерфейс MIPI BIT

рабочая температура:

-20+70

Активная зона:

Φ53.28

Лумены градусов:

450 кд/м²

Выделить:

2.1 дюймовый ЖК-дисплей

Экран LCD с вращающимся переключателем

Медицинский циркулярный ЖК-дисплей

Описание продукта

20,1-дюймовый круглый ЖК-дисплей,круглыйTFT LCD 2,1 дюйма

TXW210006B0 представляет собой 2,1-дюймовый диагональный 480 * 480 полноцветный круговой TFT LCD экран. Он поддерживает интерфейс MIPI и широко используется в умных бытовых приборах, умных пультах дистанционного управления,умные вращающиеся переключатели, детское образование, медицинские приборы, автомобильная интеллектуальная взаимосвязь и другие продукты.

TXW210006B0 представляет собой круговой TFT-LCD с яркостью 450 нит (типичное значение). Он может работать при температурах от -20 ° C до +70 ° C, с диапазоном температуры хранения от -30 ° C до +80 ° C.

Продукт:	2.1 дюйм Круглый (круговой) TFT дисплей	Прикосновение к экрану	Без прикосновения (с CTP необязательно)
Решение:	480*480 точек	Размер стекла крышки:	Настраиваемый
Направление просмотра:	IPS (все углы обзора)	Интерфейс:	MIPI
Номер пин-кода:	30 штифтов	Размер контуры:	56.1859.712.2 мм
IC драйвера LCM:	ST7701S	Светимость поверхности:	450 Cd/m2 ((нитов)
Продолжительность жизни светодиода:	30000 часов	Соответствие:	Соответствует требованиям CE&FCC & RoHS

2.1 дюймовый круглый ЖК-дисплей, круглый ТФТ-дисплей 2.1" Рисунок

Малый круговой ЖК-дисплей 450nits Круглый ЖК-модуль MIPI Интерфейс 2,1 дюйма 0

Описание функции модуля

Пин No.	Символ	Функциональные
1	LEDA	Силовое питание для анодного входного терминала подсвечивания.
2	LEDK	Силовое питание для входного терминала катода под подсветкой.
3	LEDK	Силовое питание для входного терминала катода под подсветкой.
4	ВКЯ...	Силовое питание для ЖК-дисплея.
5	ОВВСК	Силовое питание для ввода/вывода
6	Перезагрузка	Перезагрузить входный терминал сигнала.
7	ТЭ	Вставьте импульс головы для разрыва.
8	PWM	PWM (Pulse Width Modulation) Сигнал светодиодного вождения.
9	ГНД	Силовое заземление
10	МИПИ_0P	Положительная полярность данных дифференциала низкого напряжения 0 сигна
11	МИПИ_0Н	отрицательная полярность низковольтного дифференциального сигнала 0
12	ГНД	Силовое заземление
13	МИПИ_1П	Положительная полярность дифференциальных данных низкого напряжения 1 сигна
14	МИПИ_1N	Отрицательная полярность низковольтного дифференциального данных 1 сигнала
15	ГНД	Силовое заземление
16	CLKP	Положительная полярность дифференциального часового сигнала низкого напряжения
17	CLKN	Отрицательная полярность часового дифференциального сигнала низкого напряжения
18	ГНД	Силовое заземление
19	NC	Никакой связи.
20	NC	Никакой связи.
21	ГНД	Силовое заземление
22	NC	Никакой связи.
23	NC	Никакой связи.
24	ГНД	Силовое заземление
25	CTP_INT	Выход прерывания на сенсорной панели
26	CTP_SDA	Данные I2C на сенсорной панели
27	CTP_SCL	Часы I2C с сенсорной панелью
28	CTP_RЕSЕT	Перезагрузка сенсорной панели
29	CTP_VCI	Сенсорная панель Pоверпоставки20,8 ~ 3,3 В
30	ГНД	Силовое заземление

Характеристики блока подсветка

Система подсветки - это краевой тип освещения с четырьмя белыми светодиодами.

Характеристики	Символ	Минуточку.	Тип	Макс. Макс.	Единица	Примечания
Напряжение вперед	V_F	2.8	- Я...	3.2	V	- Я...
Поток вперед	Я..._F	- Я...	80	- Я...	mA	- Я...
Светимость (с ЖК-дисплеем)	Лв.	- Я...	450	- Я...	cd/m²	- Я...
Время службы светодиодов	Никаких	- Я...	30,000	- Я...	Ч.	Примечание 1

Примечание:

(1) Время службы светодиода определяется как уменьшение яркости модуля до 50% от первоначальной яркости при IL = 20mA/LED. Время службы светодиода может быть уменьшено, если работа IL больше 25mA/LED.

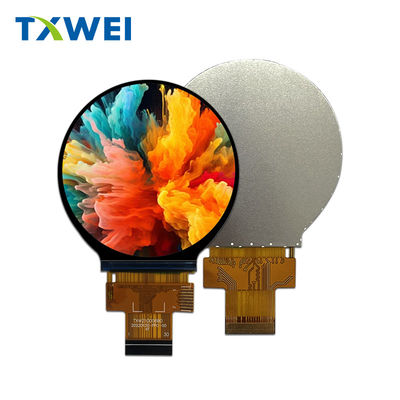

2.1 дюймовый круглый ЖК-дисплей, круглый ТФТ-дисплей 2,1 дюйма Изображение реального продукта

ФАБРИКА И УСОБОДЫ
