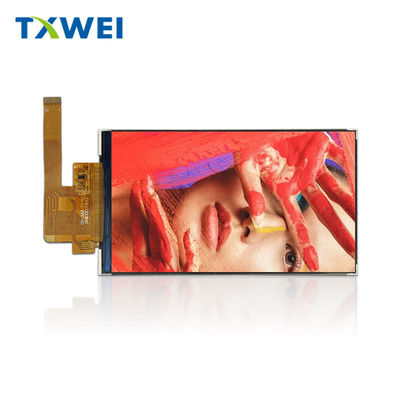

4.7 дюймовый SPI TFT LCD дисплей 720*1280 пикселей 25 пин MIPI интерфейс JD9365DA Дисплейный интерфейс

МОК: negotiate
цена: negotiate
Стандартная упаковка: cardboard
Срок доставки: 16
Метод оплаты: L/C TT D/P
Пропускная способность: 10000pcs
Подробная информация
Описание продукта
Подробная информация
Place of Origin
Guangdong,China
Фирменное наименование
TXWEI
Сертификация
CE ROHS FCC
Model Number
TXW470008B0
Количество пикселей:
720*1280
IC/LCM Дирижер IC:
JD9365DA
Число Lcm:
25
Расположение пикселей:
РГБ полоса
Тип ЖК:
обычно черный
Интерфейс LCM:
Интерфейс MIPI BIT
ТАНГАЖ ПИКСЕЛА (W*H):
61.4*112.6*1.6
Яркость:
400cd/м2
Выделить:

Экран RGB TFT LCD

,

ЛКД с полосовым экраном

,

JD9365DA tft LCD экран

Описание продукта

Введение продукта

4,7-дюймовый дисплей SPI TFT представляет собой цветный дисплей TFT LCD с интерфейсом 720 * 1280 точечного матрицы MIPI, с богатым цветовым дисплеем и высоким разрешением,предоставление пользователям четкого визуального опытаПодходит для платежных устройств, детских мониторов, дисплеев устройств мониторинга, устройств контроля доступа, устройств безопасности, портативных устройств, детских образовательных дисплеев и т. д.



Этот 4,7-дюймовый модуль MIPI TFT TXW470008B0 поставляется с встроенным JD9365DA драйвером IC; он поддерживает интерфейс MIPI BIT и имеет напряжение питания (VDD) 15 В.Он может работать в диапазоне температуры от -20 до +70 °C и храниться в диапазоне температуры от -30 до +80 °C.



Основываясь на этом 4,7-дюймовом продукте MIPI TFT, Tianxianwei Technology предоставляет дифференцированные индивидуальные решения, включая, но не ограничиваясь:



Настройка подсветка: настройка типа и яркости подсветка в соответствии с требованиями продукта.

Настройка интерфейса: изменение структуры и интерфейса кабеля для ЖК-экрана для адаптации к конкретным аппаратным платформам.

Интеграция сенсорных экранов: опциональные резистивные или емкостные сенсорные экраны могут улучшить взаимодействие с пользователем.





Особенности



Продукт: 4.7 дюймовый TFT LCD дисплей
Номер модели

TXW470008B0
Решение:

720*1280
Направление просмотра: Двенадцать.
Интерфейс:

MIPI BIT
Размер контуры:

61.4*112.6*1.6(мм)
Активная зона:

58.104 ((H) *103.296 ((V)(мм)
Номер пин-кода: 25 штифтов
Подключение: Стыковочные устройства FPC
Светимость поверхности: 400 Cd/m2 (ниты)
Продолжительность жизни светодиода: 430000 часов
Сертификат: ISO9001:2015 / ISO1400:2015
Соответствие: Соответствует требованиям Rohs & CE & FCC







Очертание контуры





4.7 дюймовый SPI TFT LCD дисплей 720*1280 пикселей 25 пин MIPI интерфейс JD9365DA Дисплейный интерфейс 0







4.7 дюймовый SPI TFT LCD дисплей 720*1280 пикселей 25 пин MIPI интерфейс JD9365DA Дисплейный интерфейс 1











Описание функции модуля



Пин No. Символ Функциональные
1 ГНД Силовое заземление
2 СветодиодныеА. Силовое питание для анодного входного терминала подсвечивания.

3

 СветодиодныеК Силовое питание для входного терминала катода под подсветкой.
4 ГНД Силовое заземление
5 VCC2.8В Силовое питание 2.5-3,6 В
6 ГНД Силовое заземление
7 VDDIО1.8В Силовое питание 1.65-3.3V
8 РСТ Перезагрузить входный терминал сигнала.
9 ЛПТЭ Сигнал эффекта разрыва используется для синхронизации MCU с каркасной памятью
10 NC(Идентификация) NC
11 ГНД Силовое заземление
12 ТНК Дифференциальные сигналы MIPI-DSI CLOCK
13 TCP Дифференциальные сигналы MIPI-DSI CLOCK
14 ГНД Силовое заземление
15 TDN0 MIPI-DSI Дифференциальные сигналы данных
16 TDP0 MIPI-DSI Дифференциальные сигналы данных
17 ГНД Силовое заземление
18 TDN1 MIPI-DSI Дифференциальные сигналы данных
19 TDP1 MIPI-DSI Дифференциальные сигналы данных
20 ГНД Силовое заземление
21 TDN2 MIPI-DSI Дифференциальные сигналы данных
22 TDP2 MIPI-DSI Дифференциальные сигналы данных
23 ГНД Силовое заземление
24 TDN3 MIPI-DSI Дифференциальные сигналы данных
25 TDP3 MIPI-DSI Дифференциальные сигналы данных







А.бсолютМаксимумRУдачи



Характеристики Символ Минуточку. Макс. Макс. Единица
Операционная температура LCM TОПР - 20 +70 °C
Температура хранения LCM TСТГ -30 +80 °C
Влажность RH - Я... 90 %





Характеристики блока подсветка

Система подсветки является краевым освещением с 10 белыми светодиодами.



Характеристики Символ Минуточку. Тип Макс. Макс. Единица Примечания
Напряжение вперед VF 14.5 - Я... 16 V - Я...
Поток вперед Я...F - Я... 40 - Я... mA - Я...
Светимость (с ЖК-дисплеем) Лв. - Я... 280 - Я... cd/m2 - Я...
Время службы светодиодов Никаких - Я... 30,000 - Я... Ч. Примечание 1



Примечание:
(1) Время службы светодиода определяется как уменьшение яркости модуля до 50% от первоначальной яркости при IL = 20mA/LED. Время службы светодиода может быть уменьшено, если работа IL больше 25mA/LED.


RИспытательный пункт надежности



Нет, нет, нет. Испытательный пункт Условия испытания Примечания
1 Высокая температура +80°C / 240H

1Функциональный тест ОК.

Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов не допускаются.

2Никаких низких.

Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.




2 Низкотемпературное хранение -30°C / 240H
3 Высокая скорость. +70°C / 240H
4 Низкий темп. -20°C / 240H
5 Хранение при высокой температуре/влажности 50+5°C x 90%RH / 48H
6

Тепловые и холодные

шок

 Статическое состояние, -30°C ((1 час) ~60°C (1 час) ~-30°C ((1 час), упаковка, 10 циклов







Изображение продукта



4.7 дюймовый SPI TFT LCD дисплей 720*1280 пикселей 25 пин MIPI интерфейс JD9365DA Дисплейный интерфейс 2

4.7 дюймовый SPI TFT LCD дисплей 720*1280 пикселей 25 пин MIPI интерфейс JD9365DA Дисплейный интерфейс 3
