| МОК: | negotiate |
| цена: | negotiate |
| Стандартная упаковка: | cardboard |
| Срок доставки: | 16 |
| Метод оплаты: | L/C TT D/P |
| Пропускная способность: | 10000pcs |
"дюймовый 240x320 IPS типMCU 8 BITинтерфейс TFT LCD экран Введение продукта
Тянь Сяньвэй TXW200053S0представляет собой диагональный 2,0 ′′ круглый дисплей IPS типа TFT LCD с разрешением 240x320 пикселей.
1Этот 2-дюймовый TFT LCD - это IPS TFT дисплей.
2Этот 2-дюймовый ЖК-дисплей имеет разрешение 240x320 точек.
3Этот 2-дюймовый TFT дисплей имеет полный угол обзора, а диапазон угла обзора в каждом направлении до 85 градусов.
4Общие размеры этого 2-дюймового TFT экрана составляют 34,6*47,83*2,1 мм.
5Этот TFT экран 2 " встроенный драйвер IC ST7789V.
6Этот 2-дюймовый TFT LCD экран разработан с MCU 8-битным интерфейсом.
7Этот 2-дюймовый TFT дисплей без сенсорного экрана, CTP и RTP могут быть настроены в соответствии с требованиями.
8Этот 2-дюймовый TFT LCD может работать при температуре от -20°C до +70°C; температура хранения -30°C до +80°C
| Продукт: | 2.0" TFT LCD | Прикосновение к экрану | Без сенсорного экрана ((Настраиваемый) |
|---|---|---|---|
| Решение: | 240х320 точек | Направление просмотра: | Все |
| Интерфейс: |
MCU 8 BIT |
Номер пин-кода: | 22 штифта |
| Подключение: | Тип ZIF | Светимость поверхности: | 400 Cd/m2 |
| Рабочая температура: | -20°C до +70°C | Соответствие: |
Соответствует требованиям CE&FCC & RoHS |
Применение
Этот 2,0 ′′ TFT LCD модуль широко используется в электрических транспортных средствах приборной панели, ручной PDA, медицинского оборудования, автомобильной электроники, бытовой техники, дирижер, детская камера, спортивный DV,и т.д.
"дюймовый 240x320 IPS типMCU 8 BITинтерфейс TFT LCD экран Рисунок продукта
Описание функции модуля
| Пин No. | Символ | Функциональные | Примечания |
| 1 |
А. |
Силовое питание для анодного входного терминала подсвечивания. | |
| 2 |
К |
Силовое питание для входного терминала катода под подсветкой. | |
| 3 | NC | NC | |
| 4 | NC | NC | |
| 5 | ОВВСК | питание для цепи В/В(1.8В) | |
| 6 | ВКК | питание для цепи постоянного тока/ постоянного тока(2,8 В) | |
| 7 | D7 | Автобус данных параллельного интерфейса MCU | |
| 8 | D6 | Автобус данных параллельного интерфейса MCU | |
| 9 | D5 | Автобус данных параллельного интерфейса MCU | |
| 10 | D4 | Автобус данных параллельного интерфейса MCU | |
| 11 | D3 | Автобус данных параллельного интерфейса MCU | |
| 12 | D2 | Автобус данных параллельного интерфейса MCU | |
| 13 | D1 | Автобус данных параллельного интерфейса MCU | |
| 14 | D0 | Автобус данных параллельного интерфейса MCU | |
| 15 | РД | Позволить чтение в параллельном интерфейсе 8080 MCU | |
| 16 | WR | Включение записи в параллельный интерфейс MCU | |
| 17 | РС | Отображение данных/командного выбора на параллельном интерфейсе | |
| 18 | CS | Чип выбирает входный сигналштифт | |
| 19 | ТЭ | Выходный шприц с эффектом разрыва для синхронизации MPU с записью кадра | |
| 20 | Перезагрузка |
Перезагрузить терминал ввода сигнала‘Л’. |
|
| 21 | ГНД | ПОвер Грунт | |
| 22 | ГНД | ПОвер Грунт |
А.бсолютМаксимумRУдачи
| Характеристики | Символ | Минуточку. | Макс. Макс. | Единица |
| Операционная температура LCM | TОПР | - 20 | +60 | °C |
| Температура хранения LCM | TСТГ | -30 | +70 | °C |
| Влажность | RH | 10 | 90 | % |
ТФТ DCВХарактеристики
| Характеристики | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | Примечание |
| Напряжение питания 1 | VDDIO | 1.65 | 1.8 | 3.3 | V | - Я... |
| Напряжение питания 2 | VDD | 2.5 | 2.8 | 3.3 | V | - Я... |
| напряжение питания 3 | VDD3 | - Я... | - Я... | - Я... | V | - Я... |
| Силовое питание для МТП | VPP | - Я... | - Я... | - Я... | V | - Я... |
Характеристики блока подсветка
Система подсветки является типом краевого освещения с тремя белыми светодиодами.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 2.8 | - Я... | 3.2 | V | - Я... |
| Поток вперед | Я...F | - Я... | 60 | - Я... | mA | - Я... |
| Светимость ((с LCD + CTP) | Лв. | - Я... | 500 | - Я... | cd/m2 | - Я... |
| Время службы светодиодов | Никаких | - Я... | 30,000 | - Я... | Ч. | Примечание 1 |
Примечание:
Время службы LED определяется как уменьшение яркости модуля до 50% от первоначальной яркости при IЛ=20mA/LED. Время службы светодиода может быть уменьшено, если использоватьЛпревышает 25mA/LED.
RИспытательный пункт надежности
| Нет, нет, нет. | Испытательный пункт | Условия испытания | Примечания |
| 1 | Высокая температура | +70°C / 96H |
1Функциональный тест ОК. Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов не допускаются. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
|
| 2 | Низкотемпературное хранение | -30°C / 96H | |
| 3 | Высокая скорость. | +60°C / 96H | |
| 4 | Низкий темп. | -20°C / 96H | |
| 5 | Хранение при высокой температуре/влажности | 50°C x 90%RH /96H | |
| 6 | Тепловой и холодный шок | Статическое состояние, -20°C ((30 мин) ~60°C (30 мин),50 циклов |

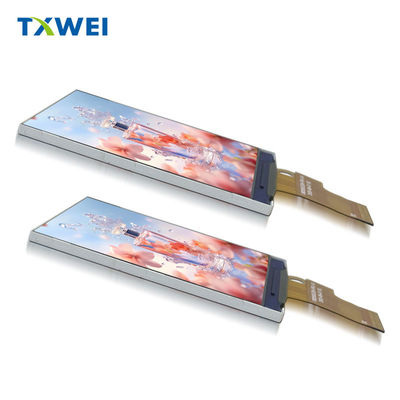

Изображение продукта
