| МОК: | negotiate |
| цена: | negotiate |
| Стандартная упаковка: | cardboard |
| Срок доставки: | 16 |
| Метод оплаты: | L/C TT D/P |
| Пропускная способность: | 10000pcs |

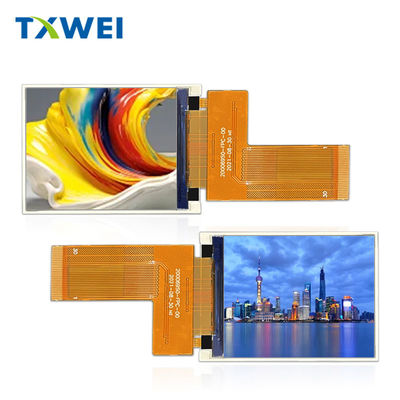

Tianxianwei TXW200069S0 представляет собой круговой TFT-LCD-дисплей типа IPS с диагональю 2,0 дюйма и разрешением 240x320 пикселей.
Подробная информация о продукте:
1. LCD Размер: 2,0 ′′ дюйма TFT
2Разрешение: 240x320 точек
3Угол просмотра: все
4Размер контура: 35,7*51,2*2,33 мм
5ИК водителя: ST7789V
6. Тип интерфейса: SPI+MCU
7. Сенсорная панель: без сенсорной панели (настраивается)
8Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C
| Продукт: | 2.0" TFT LCD | Прикосновение к экрану | Без сенсорного экрана ((Настраиваемый) |
|---|---|---|---|
| Решение: | 240х320 точек | Направление просмотра: | Все |
| Интерфейс: | Интерфейс SPI+MCU | Номер пин-кода: | 30 штифтов |
| Подключение: | Соединение типа FPC | Светимость поверхности: | 400 Cd/m2 |
| Рабочая температура: | -20°C до +70°C | Соответствие: | Соответствует требованиям CE&FCC & RoHS |
Преимущества продукта
1.IPS полный угол обзора ((80/80/80/80). Очень хороший угол обзора. Идеально подходит для различных типов приложений, независимо от того, накладывают ли они на стол, или используют вручную, и т.д.
2Отличная производительность отображения цвета фона, яркости, угла просмотра и интенсивности и т.д.
3Высокий уровень качества для промышленных и медицинских применений.
4.Гарантированный с или без резистивного сенсорного экрана. Мы можем поддержать разработку индивидуального CTP ((капацитивный сенсорный панель) для клиентов, а также. FPC также настраивается.
5.Ценовое конкурентоспособное решение с хорошим качеством среди аналогов в индустрии ЖК-дисплеев.
6Легко устанавливать и поддерживать.
2 дюймовый сенсорный ЖК-модуль
Описание функции модуля
| Пин No. | Символ | Функциональные |
| 1 | ГНД | ПОвер Грунт |
| 2 | VCI | питание для цепи постоянного тока/ постоянного тока(2.8- Три.3V) |
| 3-4 | IM2-IM1 |
|
| 5 | Перезагрузка | Перезагрузить терминал ввода сигнала Л . |
| 6 | CS | Чип выбирает входный сигналштифт |
| 7 | РС | Отображение данных/выбор командыштифт |
| 8 | WR | Включить запись в параллельный интерфейс MCU. |
| 9 | РД | RУслуги по передаче данных на подъемном уровне. |
| 10 | SDA | Пин серийного ввода/вывода данных. |
| 11 | DB0 | Параллельный интерфейс MCU для кабеля данных. |
| 12 | DB1 | Параллельный интерфейс MCU для кабеля данных. |
| 13 | DB2 | Параллельный интерфейс MCU для кабеля данных. |
| 14 | DB3 | Параллельный интерфейс MCU для кабеля данных. |
| 15 | DB4 | Параллельный интерфейс MCU для кабеля данных. |
| 16 | DB5 | Параллельный интерфейс MCU для кабеля данных. |
| 17 | DB6 | Параллельный интерфейс MCU для кабеля данных. |
| 18 | DB7 | Параллельный интерфейс MCU для кабеля данных. |
| 19 | СДО | Выходной пин для серийных данных. |
| 20 | СветодиодныеА. | Силовое питание для анодного входного терминала подсвечивания. |
| 21 | СветодиодныеК1 | Силовое питание для входного терминала катода под подсветкой. |
| 22 | СветодиодныеК2 | Силовое питание для входного терминала катода под подсветкой. |
| 23 | СветодиодныеК3 | Силовое питание для входного терминала катода под подсветкой. |
| 24 | СветодиодныеК4 | Силовое питание для входного терминала катода под подсветкой. |
| 25 | ГНД | ПОвер Грунт |
| 26 | CTP-RST ((NC) | Не подключен |
| 27 | CTP-SCL ((NC)) | Не подключен |
| 28 | CTP-SDA ((NC) | Не подключен |
| 29 | CTP-INT ((NC)) | Не подключен |
| 30 | ГНД | ПОвер Грунт |
А.бсолютМаксимумRУдачи
| Характеристики | Символ | Минуточку. | Макс. Макс. | Единица |
| Операционная температура LCM | TОПР | - 20 | +70 | °C |
| Температура хранения LCM | TСТГ | -30 | +80 | °C |
| Влажность | RH | 10 | 90 | % |
Характеристики блока подсветка
Система подсветки - это краевой тип освещения с четырьмя белыми светодиодами.
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 2.8 | - Я... | 3.2 | V | - Я... |
| Поток вперед | Я...F | - Я... | 80 | - Я... | mA | - Я... |
| Светимость (с ЖК-дисплеем) | Лв. | - Я... | 400 | - Я... | cd/m2 | - Я... |
| Время службы светодиодов | Никаких | - Я... | 30,000 | - Я... | Ч. | Примечание 1 |
