| МОК: | Переговариваться |
| цена: | negotiate |
| Стандартная упаковка: | Картон |
| Срок доставки: | 16 |
| Метод оплаты: | L/C TT D/P |
| Пропускная способность: | 10000 штук |

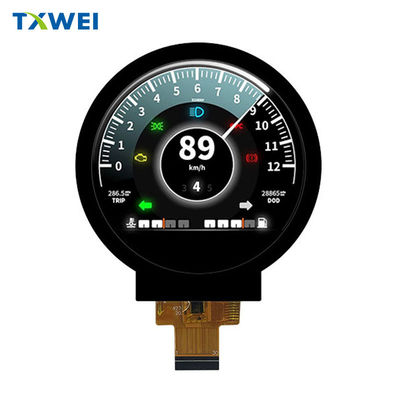

TXW276001B0-GP представляет собой 2,76 дюймовый круглый цветный TFT LCD экран с емкостным сенсорным дисплеем, разрешение 480 * 480, эффект высокой четкости высокого разрешения IPS,широкая температура -30+80 рабочая температура, поддерживает индивидуальную яркость дисплея, структуру FPC, структуру сенсорного и фонового освещения, поддерживает интерфейс RGB565/666/888 и MIPI
Применение
Этот продукт широко используется в интеллектуальных приборах, кухонных приборах, приборных дисплеях, контроле доступа безопасности, детском образовании, медицинском оборудовании,Автомобильные интеллектуальные взаимосвязи и другие продукты
Преимущества продукта
1.IPS полный угол обзора ((80/80/80/80). Очень хороший угол обзора. Идеально подходит для различных типов приложений, независимо от того, накладывают ли они на стол, или используют ручной и т.д.
2Отличная производительность отображения цвета фона, яркости, угла просмотра и интенсивности и т.д.
3.Другой варион для 2,76 дюйма, он может работать при широкой температуре от -30 ° C до +80 ° C
4.Гарантированный с или без резистивного сенсорного экрана. Мы можем поддержать разработку индивидуального CTP ((капацитивный сенсорный панель) для клиентов, а также. FPC также настраивается.
5- низкозатратное решение среди аналогичных в индустрии ЖК-дисплеев.
6Легко устанавливать и поддерживать.
| Продукт: | 2.76 дюймовый круглый IPS TFT LCD | Решение: | 480х480 точек |
|---|---|---|---|
| Интерфейс: |
RGB 18 BIT |
Рабочая температура: | -30°C до +80°C |
| Температура хранения: | -30°C до +80°C | Направление просмотра: | Все углы зрения (85/85/85/85) |
| Прикосновение к экрану | Да, да. | Управляющий блок: |
ST7701S |
| Номер пин-кода: | 40 ПИНС |
Структура сенсорного экрана |
Г+Ф |
|
Управляющий модуль с сенсорным приводом: |
CST830 |
Интерфейс касания: |
IIC |
|
Лумены градусов: |
550cd/м2 |
Соответствие: | Соответствует требованиям CE & FCC & RoHS |
20,76 дюйма TFT LCD дисплей Китай Производитель Поставщик, 2,76 дюймаКруглыйМодуль TFT LCD с яркостью 550 нит
Описание функции модуля
| Символ | Функциональный LCM | |
| 1 | LEDA | Силовое питание для анодного входного терминала подсвечивания |
| 2-3 | LEDK | Силовое питание для входного терминала катода под подсветкой. |
| 4 | ГНД | Силовое заземление |
| 5 | ВКИ2.8В | Силовое питание для ЖК-дисплея. |
| 6 | Встановить 2.8В | Перезагрузить входный терминал сигнала. |
| 7-8 | NC | NC |
| 9 | SDA | Пин сигналов входа/выхода |
| 10 | SCLK | Сигнал серийного часа. |
| 11 | CS | Чип выбирает входный штифт сигнала |
| 12 | DCLK | Сигнал точечного часа для работы интерфейса RGB |
|
13 |
DE | Сигнал включения данных для работы интерфейса RGB. |
| 14 | VSYNC | VSYNC Vertical (Frame) синхронизирующий входный сигнал для работы RGB интерфейса. |
| 15 | HSYNC | Горизонтальный (линейный) синхронизирующий входный сигнал для работы интерфейса RGB. |
| 16-33 | DB0-DB17 | Автобус данных интерфейса RGB. |
| 34 | ГНД | Силовое заземление |
| 35 | CTP_INT | Выход прерывания на сенсорной панели |
| 36 | CTP_SDA | Данные I2C на сенсорной панели |
| 37 | CTP_SCL | Часы I2C с сенсорной панелью |
| 38 | CTP_RST | Перезагрузка сенсорной панели |
| 39 | CTP_VCI | Сенсорная панель Источник питания 2.8 ~ 3.3В |
| 40 | ГНД | Силовое заземление |
А.бсолютМаксимумRУдачи
| Характеристики | Символ | Минуточку. | Макс. Макс. | Единица |
| Операционная температура LCM | TОПР | - 20 | +70 | °C |
| Температура хранения LCM | TСТГ | -30 | +80 | °C |
| ТП Рабочая температура и влажность (20% ~ 90% RH) | TОПР | - 20 | +70 | °C |
| TP SSхранилищная температура и влажность (20% ~ 90%RH) | TСТГ | -30 | +80 | °C |
| Влажность | RH | - | 90 | % |
Характеристики блока подсветка
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечания |
| Напряжение вперед | VF | 5.4 | - Я... | 6.6 | V | - |
| Поток вперед | Я...F | - Я... | 80 | - | mA | - |
| Светимость ((с LCD + CTP) | Лв. | ТБД | - Я... | cd/m2 | - | |
| Время службы светодиодов | Никаких | - Я не знаю. | 30,000 | - Я... | Ч. | Примечание 1 |
RИспытательный пункт надежности
| 1 | Высокая температура | +80°C / 96H |
1Функциональный тест ОК. Отсутствующий сегмент, короткий, нечеткий сегмент, не отображаемый, Не допускается нарушение дисплея и утечка жидких кристаллов. 2Никаких низких. Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.
|
| 2 | Низкотемпературное хранение | -30°C / 96H | |
| 3 | Высокая скорость. | +70°C / 96H | |
| 4 | Низкий темп. | -20°C / 96H | |
| 5 | Хранение при высокой температуре/влажности | 60°C x 90%RH / 96H | |
| 6 | Тепловой и холодный шок | Статическое состояние, -20°C ((30 мин) ~70°C (30 мин),10 циклов |
2.76 дюймовый TFT LCD модуль с яркостью 550 нит
